日韩综合无码一区二区-亚洲国产欧美在线成人aaaa-亚洲aⅴ天堂av天堂无码麻豆-亚洲乱码一区二三四区ava-在线点播亚洲日韩国产欧美

金屬沖擊試樣的尺寸和表面粗糙度：

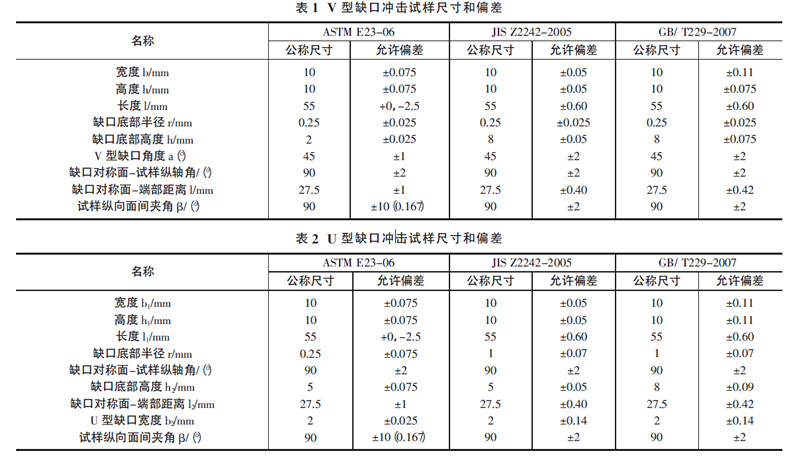

  下表中列舉出了國標(biāo)GB/T229-2007、美標(biāo)ASTME23-06 和日本JIS Z2242 的試樣的尺寸和偏差。由表中數(shù)據(jù)可知，就允許偏差來說，在ISO 系標(biāo)準(zhǔn)中，GB/T229-2007 的要求低于JIS Z2242-2005。對于試樣尺寸的允許偏差，ASTM E23-06 大部分規(guī)定都和ISO系標(biāo)準(zhǔn)相當(dāng)或更嚴(yán)格，只有一個試樣長度規(guī)定較為寬松。對于缺口深度的公差范圍，ISO 系標(biāo)準(zhǔn)通過分別規(guī)定試樣高度和缺口底部高度的公差范圍來確定，但ASTM E23-06 是直接規(guī)定。
  而對于試樣的表面粗糙度來說，ISO 系標(biāo)準(zhǔn)的GB/T229-2007 和JIS Z2242-2005 的規(guī)定分別是：除端面以外的4個面分別優(yōu)于5μm和3.2μm；而ASTM E23206的規(guī)定是：開缺口面及與其相對面優(yōu)于2μm，除端面外的其余兩個面優(yōu)于4μm。但是作為航標(biāo)HB5144-96 來說相應(yīng)的試樣尺寸也有差異。其中缺口底部大小厚度差不應(yīng)該超過0.05mm。對于超高強度鋼，缺口表面粗糙度Ra 值的大允許值為0.32μm。
